三桨偏振控制器-赋同量子科技 (浙江) 有限公司

三桨偏振控制器将四分之一波片、半波片和四分之一波片串联在一起可以将任意偏振状态转换为其他任何偏振状态。首先第一个四分之一波片将输入的偏振状态转换为线性偏振状态其次,通过中间的半波片将使线性偏振状态进行旋转最后通过的四分之一波片将线性状态转换为其他任意偏振状态因此,调整三个桨叶(光纤减速器)中的每一个可完全控制输出在300至2100 nm的宽波长范围内的偏振状态。

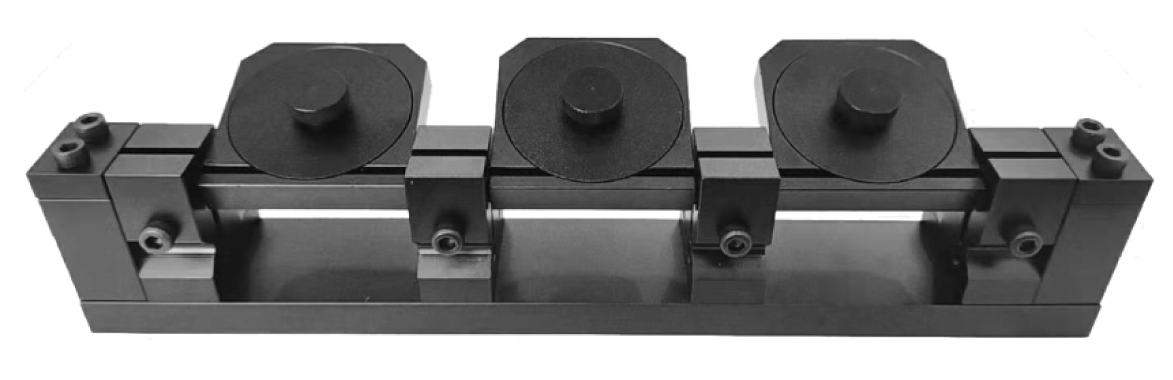

赋同量子生产的三桨偏振控制器稳定性高,可支持使用Ø27 mm环或Ø56 mm环的桨叶



裸起绕纤方法:

三桨偏振控制器光纤推荐使用直径900 µm套管光纤。在三桨偏振控制器上缠绕光纤时,需要考虑所需光纤的种类(使用波长)与长度(偏振控制器总长、环路总长,以及装置两侧外部连接所需的额外工作长度

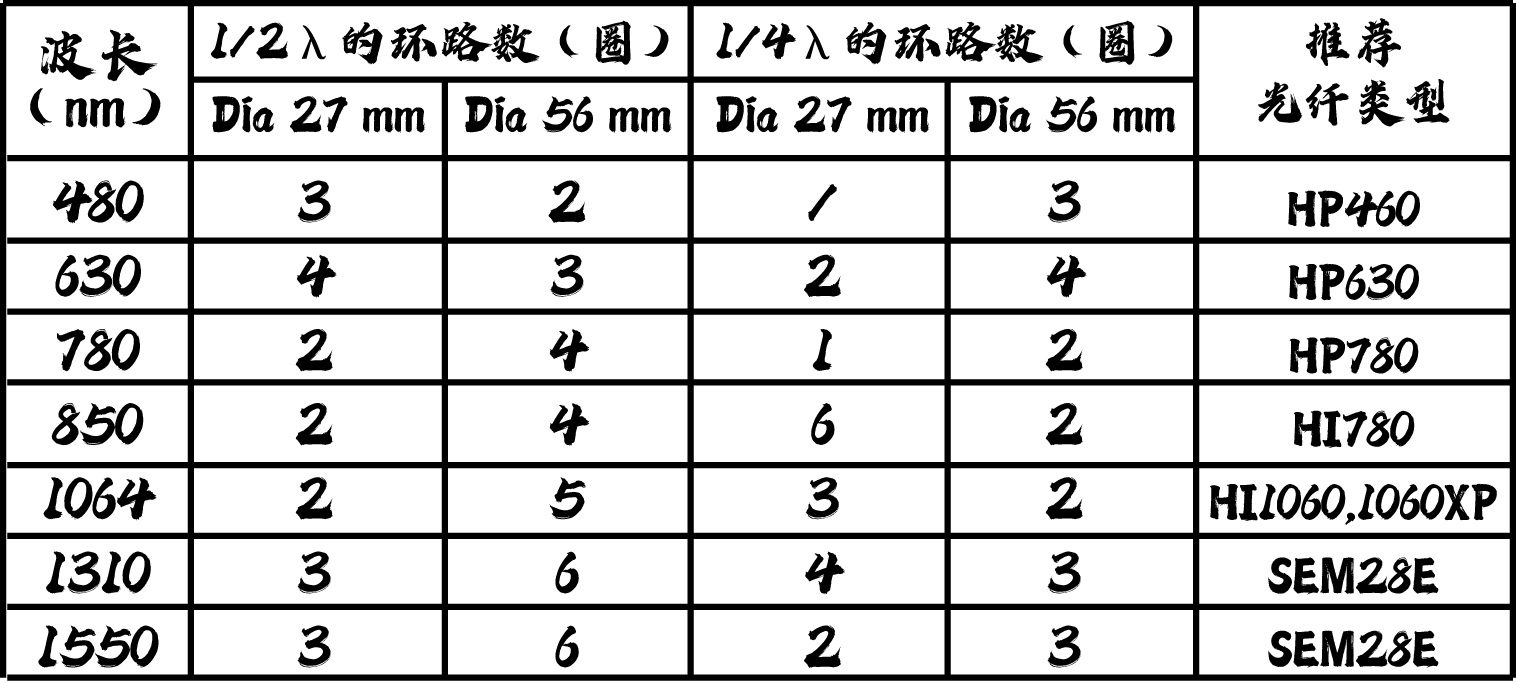

下表给出了1/21/4波长在不同直径桨叶下的环路数以及推荐的光纤类型

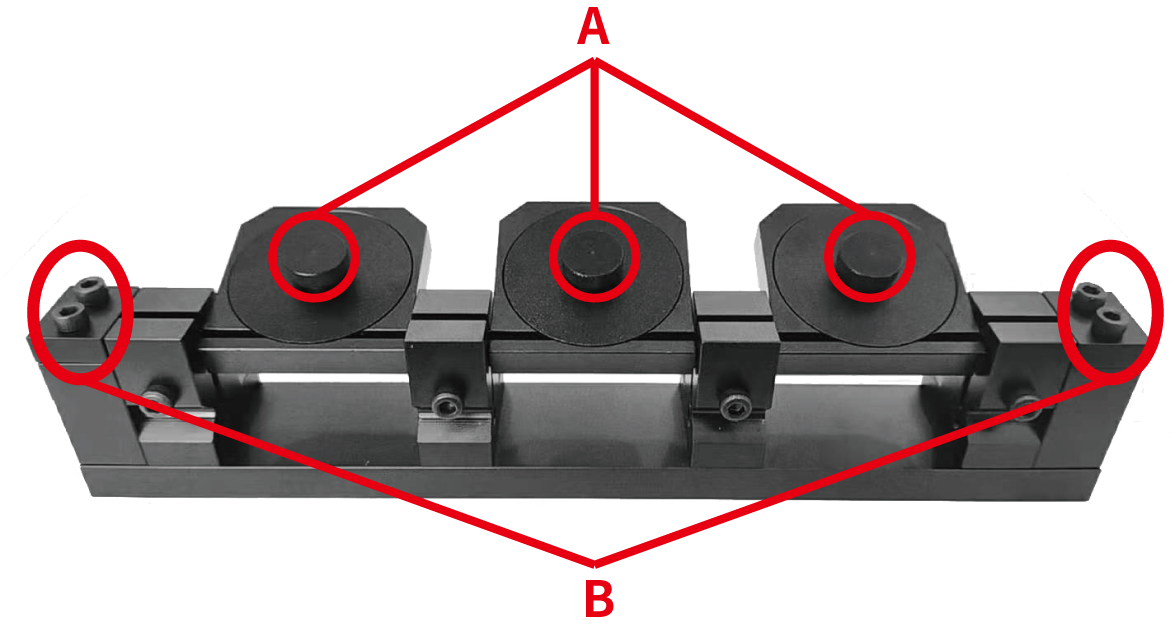

1、松开每个桨叶上的滑阀盖(A)

2、光纤偏振控制器的有两个内六角头螺钉固定的矩形盖板B。拆下两个螺钉并拿下矩形盖板。

3、水平放置拨杆,使槽环朝上。桨叶上的沟槽应与基座支架两端槽对齐。

4、将光纤放置在一侧盖板下的凹槽内,并继续沿沟槽路径铺设光纤,在每个桨叶上铺设所需的环路数量,最终从控制器另一端穿出。光纤应始终处于沟槽的内部,但不要拉得太紧,因为这将导致桨叶相互旋转产生诱导双折射,从而加大光学损耗

5、确保光纤位于每个桨叶槽中,在固定下一个桨叶上的光纤前可以先把前一个桨叶上的滑阀盖轻轻拧紧,将光纤固定到位。

6、轻轻拧紧控制器两端矩形盖板上的螺钉。

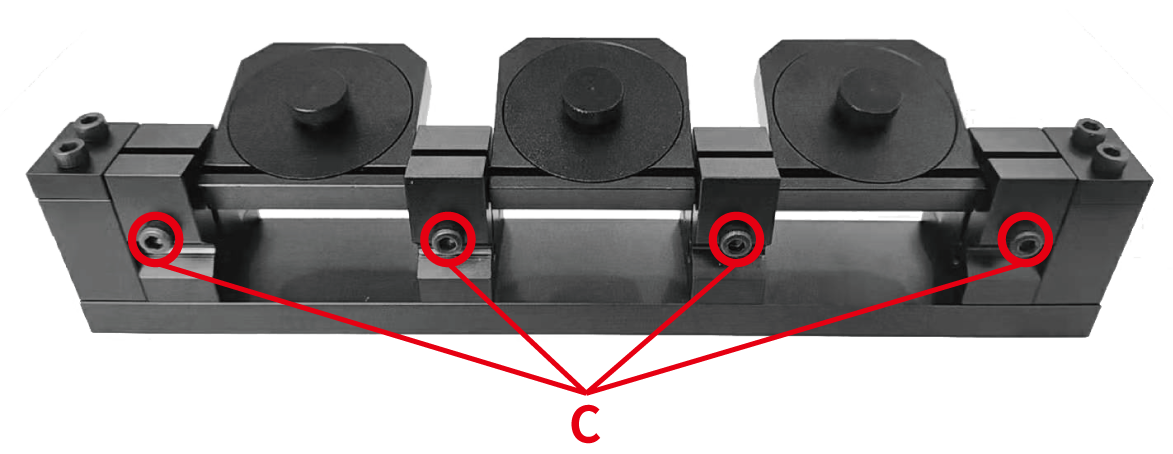

7、通过松紧下图中的内六角螺丝C控制每个桨叶的松紧度。
